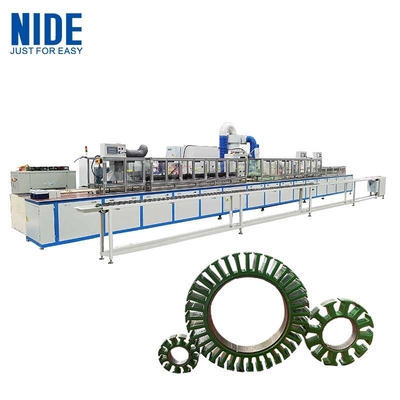

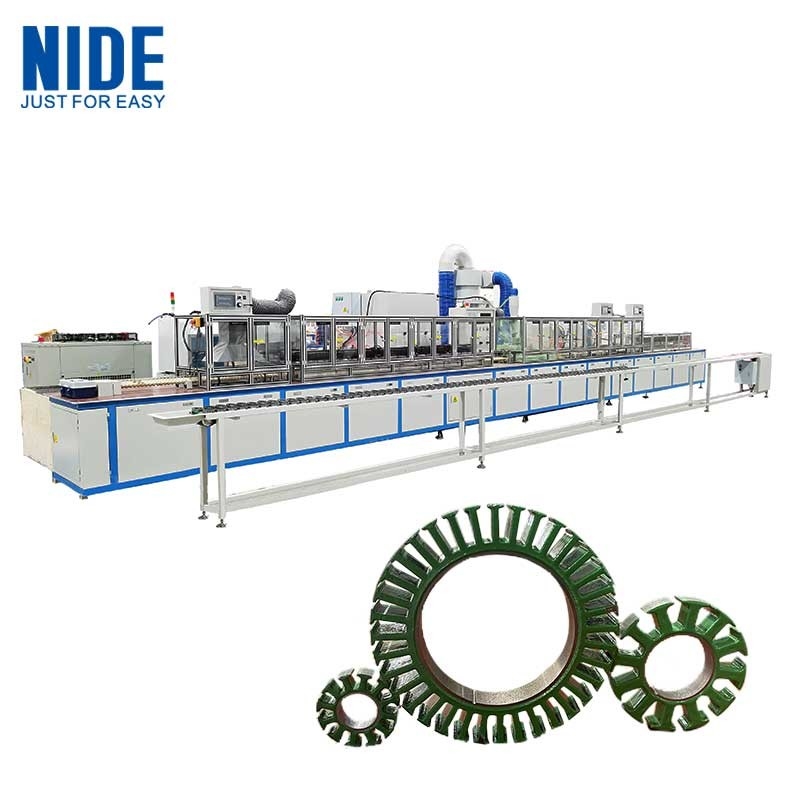

Elektrostatisch poederisolatiecoating automatische lijn voor borstelloze motor stator kern

1. Toepassing

De poedercoatingsmachine wordt speciaal gebruikt voor de coating van micro motor rotor en borstelloze motor stator slot isolatie vermogen.Het vervangt de traditionele technologie voor het inbrengen van isolatiepapier en verbetert de productie-efficiëntieHet verbetert het evenwicht, de spanningsweerstand en andere elektrische eigenschappen van de motor, en vergemakkelijkt ook de wikkeling van de armaturewinding.

2Werkingsbeginsel:

De elektrostatische fluïde bedcoating wordt toegepast en de hoogfrequente verwarming wordt snel gehard.zodat het poeder van epoxyhars door warmte wordt gesmolten en gelijk gemaakt en zich aan het oppervlak van de stator en de rotor hecht om een hoogwaardige isolatiecoating te vormen, dat het traditionele isolatiepapier vervangt.

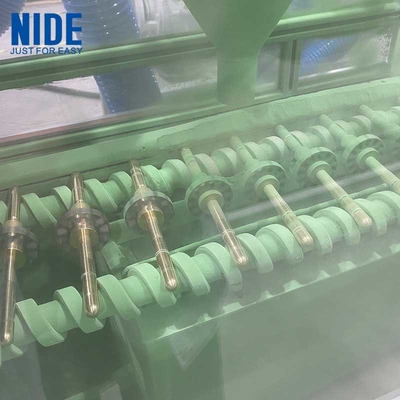

Het poeder in het vloeibaar gemaakte bed wordt vloeibaar gemaakt door gecomprimeerde lucht en drijft in een rookachtige toestand.en vervolgens gelijkmatig op de armature wordt gecoat onder de werking van hoge-spanning statische elektriciteitHet hoogfrequente verwarmingsproces zorgt ervoor dat het poeder dat niet op de armature moet worden gecoat, door blazen, schrapen en andere methoden wordt verwijderd.zodat de slot van de armature een uniforme isolatielaag heeft.

3. Technische kenmerken:

3.1. Hoge werkdoeltreffendheid en lage arbeidsintensiteit;

3.2De isolatielaag is gelijkmatig en de laagdikte kan worden aangepast aan de behoeften van de klant.

4. Technische parameters:

Afmetingen (L × W × H): 12300 × 810 × 1470 mm

Spanning: driefasig 380V, 60HZ

Totaal vermogen: 90 kW

Vervoerssnelheid van de rotor: 0,1 M/min

Beschermingsdikte: 0,15 ∼ 0,5 mm (volgens de poederspecificaties)

Terugwinningspercentage van poeder: 98%

Volume van de luchtcirculatie van poeder: 2500M3/h

5- Structurele beschrijving:

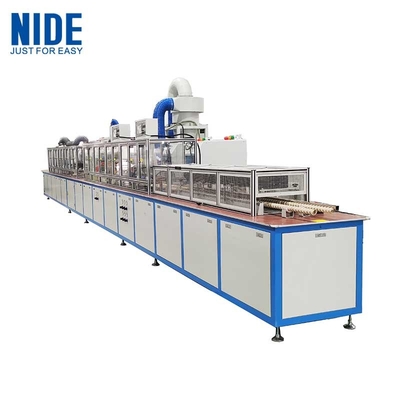

De machine bestaat uit een voorverwarmings- en koelapparaat, een transmissietoestel, een fluïde bedlaag, een poederreinigingsapparaat, een poederrecuperatieapparaat, een hoogfrequente verwarming, een koelsysteem,frame en beschermende hoes.

6. Controle van de dikte van de coating

6.1Onder dezelfde elektrostatische hoge spanning kan het verlagen van de schroefsnelheid en het verhogen van de luchtdruk van het poedervoedingsmiddel de dikte van de coating verhogen.

6.2Bij een bepaalde schroefversnelling kunnen de elektrostatische hogedruk en de fluïde luchtdruk verhogen, waardoor de dikte van de coating adequaat toeneemt.maar als de elektrostatische hoge druk te groot is, zal dit van invloed zijn op de vlakheid van de coating.

6.3De luchtdruk van het poeder moet niet te groot zijn, anders zal het poeder overstromen.

7. Verwarmingstemperatuurregeling

7.1 Het hoogfrequente uitgangsvermogen wordt aangepast aan de grootte van de armature en de vereisten voor poederverwarming.

7.2 Na aanpassing dient u de gegevens te registreren en de parameters niet te wijzigen.
