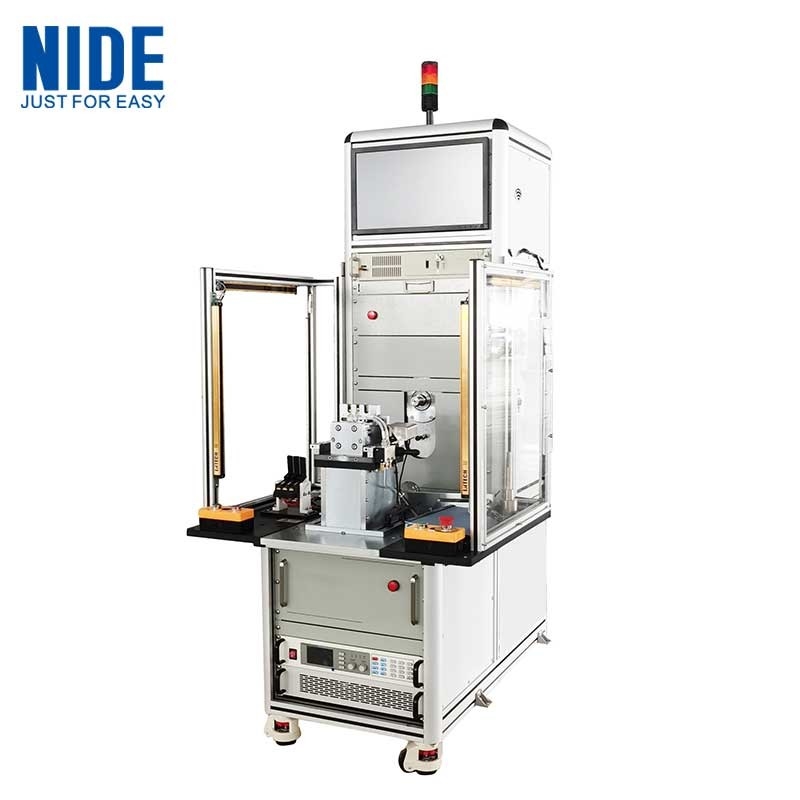

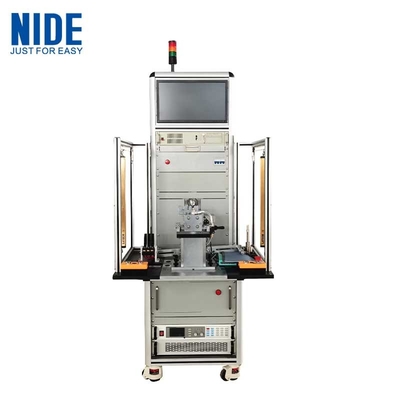

Automatische BLDC-wheelhub motor testmachine

I. MOTOR-TESTMACHINE zonder belasting

Testkenmerken:

1. Dielectrische sterkteproef (Hi-pot)

1.1 Bereik/nauwkeurigheid van instellingen van de uitgangsspanning:AC200~3000V ± 2%*instellingswaarde+10V

1.2 Meetbereik/nauwkeurigheid van breukstroom:0.10·20.00mA ± 2%*displaywaarde+0.05mA

1.3 De bovengrens van het huidige vooraf ingestelde alarmbereik:0.10·20.00mA; ondergrens:0.00 ∙ 20.00 mA

1.4 Testtijdbereik/resolutie:0.5999.9s 0,1s/stap

1.5 Boogdetectie: niveau 1~9 (de hoogste gevoeligheid)

2. Isolatieweerstandstest

2.1 Bereik/nauwkeurigheid van instellingen van de uitgangsspanning: DC500V/1000V ±2%*instellingswaarde+10V

2.2 Bereik voor de meting van de isolatieweerstand: ¥500MΩ±3%*weergavewaarde+0,5MΩ

2.3 Alarmbereik voor isolatieweerstand: bovengrens: 0 ‰ 500 MΩ; onderste grens: 1 ‰ 500 MΩ

2.4 Testtijdsbereik/resolutie: 0,5999,9 s 0,1 s/stap

3Overspanningstest:

3.1 Bereik van instellingen van de uitgangsspanning: 500~3000V±3%*displaywaarde+8V

3.2 Project voor de vergelijking van golfvormen: oppervlakteverschil, ander gebied, corona, fasepositie

4. gelijkstroomlaagweerstandstest:

4.1 Meetbereik/nauwkeurigheid:0.01Ω20KΩ ±0,3%*displaywaarde+3 cijfers, temperatuurcompensatie kan worden ingesteld

4.2 Testtijdbereik/resolutie:0.3·300s 1s/stap

II. Motorbelastingproefmachine:

Testsysteem

1.Testparameter:

RPM, koppel, uitgangsvermogen, spanning, stroom, invoervermogen, condensatorspanning, vermogensaandeel, frequentie, efficiëntie, kamertemperatuur en rotatie.

2. Uitgangsmeting:

2.1 RPM-maatregel:

0.01 rpm~999.99 rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm. nauwkeurigheid beter dan ±0,1% F.S.

2.2 Maatstaf van het koppel:

10 mNm tot 200 mNm, nauwkeurigheid: 0,5% F.S.;

300 mNm tot 500 Nm, nauwkeurigheid beter dan ±0,2% F.S.

2.3 Maatstaf van het uitgangsvermogen:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, nauwkeurigheid beter dan ±0,2% F.S.

2.4 Rotatiemaatregel: CW, CCW, STALL

3Hoofdfunctie:

3.1 Prestatietests: handmatige/automatische/vaste punttests.kamertemperatuur en rotatie;

3.2 Beproeving vóór levering: Bepalen van koppel, RPM, stroom, uitgangsvermogen, vergelijken van andere items, beoordelen van OK/NG.

3.3 levensduuronderzoek: uitgerust met 15 fasen belastings- en vastewaarde- en vaste tijdonderzoek.

4. IPC-configuratie:

4.1 Geval: geheugen 4 GB; harde schijf: 120 GB

4.2 Monitor: 19 inch

5. Basisoperatie

externe bedrading;

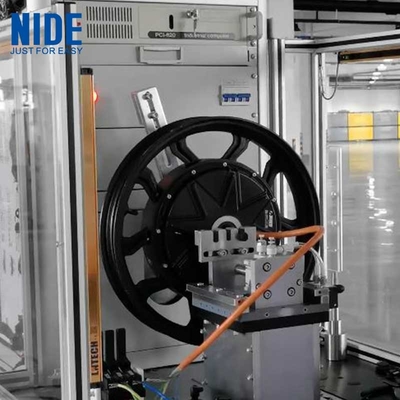

Laad de motor op de armature, stel de motorpositie aan om de motoras aan de dynamoas te koppelen.

Verbind de motorstroomkabel met de DC-stroombron door middel van een draadverbindingsdoos.

Testpagina's (alleen ter referentie)
