Plaats van herkomst: | China |
Merknaam: | NIDE |
Certificering: | none |
Modelnummer: | Nd-S2W01D |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiable |
Verpakking Details: | Houten geval dat voor overzees vervoer geschikt is |
Levertijd: | 45 werkdagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 600 reeksen per jaar |
Prouductionnaam: | de automatische windende machine van de motorstator | Toepassing: | stepper de rol van de motorstator het winden |
---|---|---|---|
Het winden methode: | naald het winden | kleur: | aangepast |
type: | volledige automatisch | windende post: | 2 |
Voltage: | 380V | Gewicht: | ongeveer 500kg |
Hoog licht: | transformator windende machine,statorrol het winden machine |
Automatische stepper motor die machine/in-de machine van de de rolspoel van de groefstator voor brushless gelijkstroom-motor productie winden
(1) toepassing
Deze automatische stepper windende machine van de motorstator keurt naaldrol het winden technologie goed, is geschikt voor de elektrische motor productie op het gebied van de industrie, ruimte, van de precisiemeting, militaire, medische, automobiel en andere gebieden, zoals het volgen van instrumenten, mededelingen en radar, robots, machtshulpmiddelen, printers, diskdriven, elektrisch speelgoed, wissers, trillingspagers, Robotachtige wapens en videorecorders.
(2) inleiding en Kenmerken:
1. De windende machine van de statornaald wordt hoofdzakelijk gebruikt voor BLDC-stepper de rol van de motorstator het winden.
2. Het statorrol het winden proces kan Veelvoudige kranen (het scherm die plaatsen) realiseren, Draad vastklemmend en het compacte draadknipsel, de structuur van het lijndeel, draad het vastklemmen en het draadknipsel worden in één keer voltooid
3. Keur naaldrol het winden methode goed, kan Elke actiecyclus 2 stators verpakken, zeer verbeterend de productieefficiency.
4. Handlading en het leegmaken, het automatische vastklemmen, het winden en het scheren;
5. Tijdens het stator het winden proces, manueel voedend, vermindert de automatische het vastklemmen vorm, dan de arbeidsintensiteit.
6. Kan verschillende types van vormen snel vervangen; (ervaren in 20 te voltooien minuten)
7. Het bewerken en inrichtings de delen keuren benedenwaartse het plaatsen wijze goed, het stabiele plaatsen en het betrouwbare aanhalen.
8. De verschillende stator en het winden parameters kunnen snel door HMI worden geschakeld om aan de vereisten van verschillende stators aan te passen.
9. De volledige bescherming van de aluminiumlegering
10. De elektrocontrole, plaatsen en de vertoning door PLC, de functie van de Foutenvertoning, de vertoning en de servomotor zijn veilig en betrouwbaar.
(3) Technische Parameters:
Productnaam: | Autostepper motor windende machine/de rolspoel van de statornaald |
Draaddiameter: | φ0.13-φ1.2mm |
Statoridentiteitskaart: | φ25-φ60mm |
Stator OD: | φ60-φ200 mm |
Stapellengte: | 1080mm (Standaardslag) |
Het winden methode: | naaldrol het winden |
Werkende post: | 2 |
Toepasselijk poolaantal: | veelpolig. |
Servomechanisme: | Één Indexerende Motor van 3KW; Één Windende Motor van 3KW met Rem; 750W en 2 bedradingsmotor |
Assnelheden: | 0-260 regelbaar t/min |
Luchtdruk: | 0.5-1MPa |
Macht: | 10KW |
Voltage: | 380V/50HZ vier draden in drie stadia |
Afmeting: | 1100*1300*1700mm |
Gewicht: | 500KG |
Als u machines met andere parameters nodig hebt, gelieve ons te contacteren, kunnen wij verschillende machines volgens klantenbehoeften leveren.

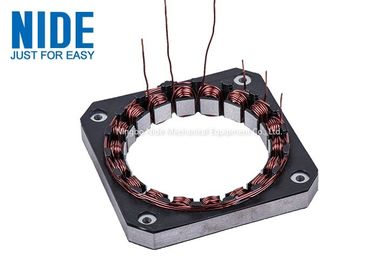

(4) het Beeld toont
