Plaats van herkomst: | CHINA |
Merknaam: | nide |
Certificering: | CE |
Modelnummer: | Nd-DZXSJ |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiable |
Verpakking Details: | Houten geval dat voor overzees vervoer geschikt is |
Levertijd: | 60 werkdagen |
Levering vermogen: | 120 reeksen per jaar |
kleur: | overeen te komen | voorwaarde: | nieuw |
---|---|---|---|
gebruikt voor: | 3 fasemotor | controle: | telefoon verre verrichting |
systeem: | AC servomotor | ||
Hoog licht: | elektrische motorproductielijn,het proces van de motorassemblage |

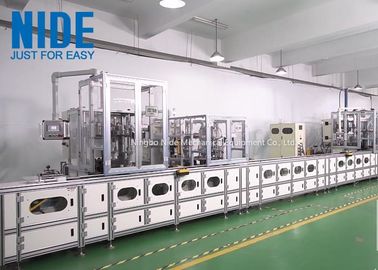

De automatische machine in drie stadia van de de statorproductielijn van de electircmotor windende met remotorcontrole
De de statorproductielijn In drie stadia van de Wasmachine elektrische Motor heeft Zes werkende posten, drie rol windende hoofden en één rol opnemend post.
Machineeigenschappen:
Deze productielijn van de elektrische motorstator is uitgerust met automatische statorrol die en machine winden opnemen.
Deze lijn wordt voor de stator van de wasmachinemotor, de motorstator die van de lijstventilator, enz. winden winden gebruikt. De eigenschappen is zoals hieronder:
1. Past AC servomotorsysteem als krachtbron voor het winden, vorm het onderdompelen, kop het indexeren aan, draad die hooking&cutting en document het voeden, past de veranderlijke motor in drie stadia van de frequentievermindering als draaischijf het indexeren krachtbron aan;
2. Functie: drie laagrollen winden is volledig individueel door drie windende posten;
3. De as wordt gecontroleerd door servomotor; de nauwkeurigheid van draaien is draai ±1; de het werk snelheid kan in het wilde weg worden geplaatst, en de gehele machine heeft geen duidelijk trilling en lawaai;
4. Mogelijk voor twee draden die paralle winden; winden is keurig, en geen schade voor de geëmailleerde draad. De machine zal automatisch ophouden zodra de draad wordt gebeëindigd;
5. Past servomotiesysteem voor draad aan die en X-Y as vasthaken snijden die zich bij voor-rug links-rechtse richting bewegen, kan de brugdraad en van de looddraad lengte worden aangepast;
6. Vorm het onderdompelen wordt gecontroleerd door servosysteem
7. De procesparameter van elke stator kan individueel op HMI worden geplaatst en worden bewaard;
8. Past nokkenverdeler voor rol aan opnemend het bewerken postuitwisseling, wordt de snelheid gecontroleerd door frequentieconvertor;
9.The de gehele machine wordt bestaan uit het winden van het mechanisme van de vliegeromwenteling, die vorm opheffend mechanisme, rol opnemend het mechanisme van de hoekomwenteling, voor-achtermechanisme van het draad het vasthakende wapen links-rechts, enz. winden;
10. Het heeft fout diagnostiserend functie;
11. Gebruik mylar als wig;
12. Past servomotor voor document het voeden aan, de wig van de intervalgroef kan het opnemen worden geplaatst. Het de wiglengte en aantal kunnen worden geplaatst;
13. Materiaal van de kritieke delen van het bewerken: bewerkend staal;
14.The is het draad dringende mechanisme stabiel en betrouwbaar, kan de rol direct en nauwkeurig in de windende vorm winden;
15.The het windende mechanisme, wig die mechanisme, rol duwend mechanisme die, rol maken mechanisme opnemen heeft pre-vertragingsfunctie;
16.The het winden de snelheid, vorm het onderdompelen snelheid die, draad het vasthaken wapen bewegende snelheid, wig snelheid, draaischijf het indexeren snelheid die, rol maken omhoog-duwt hoogte en eindetijd opnemen kan op HMI worden geplaatst;
17. Geen schade voor de wig, draad na rol het opnemen;
18. Cyclusduur voor enige statorrol inserting≤32sec/pc
19. Er is een draad gebroken beschermingsapparaat, zal de machine noodsituatie als geen gebroken draad of draad ophouden.
Technische Beschrijving:
De diameter van de vliegerschommeling: | 220mm; |
Stapellengte: | ≤90mm; |
Stator OD: | ≤150mm; |
Het winden snelheid: | ≤2100RPM; |
Aantal sprongen: | 2-4 secties |
Draaddiameter: | 0.181.1mm; |
Parallel het winden draadaantal: | ≤2 |
Luchtdruk: | 0,5 ~ 0.6MPa; |
Macht: | 14Kw; |
Gewicht: | 4000KG; |
Milieutemperatuur: | -10~60℃ |
Machineafmeting: | (l) 2700* (w) 2300* (h) 2200 (met inbegrip van draadvat) |
De motor windende machine voor de stator van de wasmachinemotor
