| Plaats van herkomst: | China |
| Merknaam: | NIDE |
| Certificering: | CE |
| Modelnummer: | Nd-R2SW02B |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Houten geval dat voor overzees vervoer geschikt is |
| Levertijd: | 65 werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 120 reeksen per jaar |
| Productnaam: | BLDC-naaldwikkelmachine voor statorarmatuur | Kleur: | aangepast |
|---|---|---|---|
| Type: | Automatisch | Gebruikt voor: | BLDC-motor, externe armaturerotor |
| Rotoridentiteitskaart: | 20-80mm | Rotor OD: | 50120mm |
| Efficiëntie: | 120 t/min | windende posten: | Twee |
| Markeren: | ventilator windende machine,automatische motor windende machine |
||
380V Automatische BLDC-stator armature naald spoel wikkeling machine motor rotor naald winder voor borstelloze motor
(1) Inductie door de machine:
Deze borstelloze motor naald wikkeling machine is ontworpen voor de BLDC externe armature stator spoel wikkeling.Klanten kunnen parameters instellen volgens hun eigen behoeften, zoals automatische wikkeling, multi-draad wikkeling, automatische indexering, automatische spanning, wikkeling snelheid, enz.; Elke actie cyclus zal wind 2 BLDC rotor tegelijkertijd.eenvoudige werking en hoge productie-efficiëntie.
(2) Technische parameter:
| Productnaam: | BLDC stator armature spoel wikkelmachine/ Naald winder |
| Type: | Automatisch |
| BLDC Armature I.D.: | 20-80 mm (andere specificaties kunnen speciaal worden ontworpen) |
| BLDC Armature O.D.: | 50-120 mm ((andere specificaties kunnen speciaal worden ontworpen) |
| BLDC Armor stack lengte: |
10-80 mm ((Standaard slag) 100-200mm ((Lange slag, speciale aanpassing) |
| Draaddia: | 0.5-1.5 mm ((Andere specificaties kunnen speciaal worden ontworpen) |
| Toepasselijk paalnummer: | multipolair |
| Motor wikkelen: | Naaldwikkeling |
| Wikkelstations: | Twee. |
| Spindel snelheden: | 0-300 RPM (instelbaar) |
| Servo-mechanisme |
Twee 4,4 kW indexmotor Eén 3 kW windmotor met rem met een vermogen van niet meer dan 750 W |
| Spanning: | 380V/50HZ Driefasige vier draden |
| Luchtdruk: | 0.5--1Mpa |
| Vermogen: | 20 kW |
| Afmeting: | 1200*1360*1800mm (lengte * breedte * hoogte) Niet inbegrepen draadrek |
| Gewicht: | 600 kg |
(3) Toepassing:
De motor rotor naald wikkeling machine is geschikt voor de buitenste stator wikkeling van borstelloze motor op vele gebieden zoals HM, medische apparatuur, huishoudelijke apparaten en elektrische voertuigen.
(4) Functie en kenmerken:
1De motornaald wikkeling machine is geschikt voor multi-pool BLDC armature spoel wikkeling.
2Het frame gebruikt een dikker aluminiumprofiel van 4080, en het tafelplaatje gebruikt gietijzer om trillingen te absorberen.
3. Werktuig- en bevestigingsonderdelen nemen de neerwaartse positioneringsmodus, de stabiele positionering en betrouwbare aanscherping aan.
4. Draadklemmen en draadsnijden, lijndeel structuur compact, draadklemmen en draadsnijden wordt tegelijkertijd voltooid;
5. Verschillende stator- en wikkelparameters kunnen snel worden overgeschakeld via de HMI om zich aan te passen aan verschillende statorvereisten.
6. Snelle vervanging van gereedschap; ((20 minuten met vaardigheid)
7Volledige bescherming van aluminiumlegering
8. PLC-besturing, storingsweergave
9De draad is matig strak, geen verwondingen, geen breuken, enz.
10De zouttest van het product wordt uitgevoerd binnen een termijn van 10 mA in één minuut.
11- Veiligheidsindex van de apparatuur: conform de CE-norm.
12Efficiëntie: 120 rpm.
13. Beats: 5 minuten / BLDC rotor.
14Geluid: 60-70 decibel of minder.
(5)Foto show

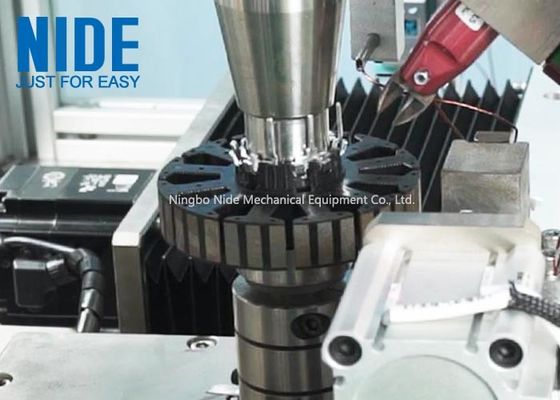

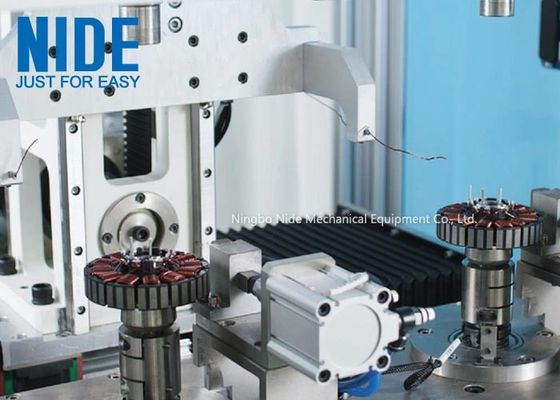

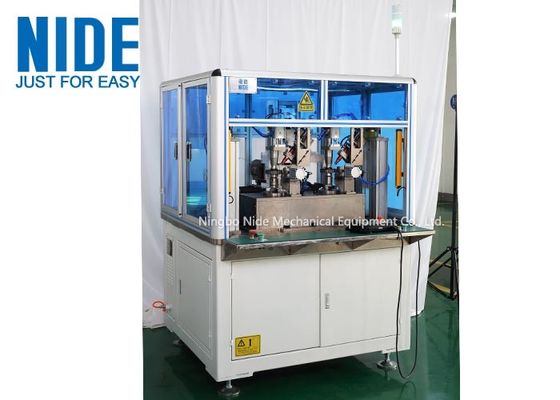

1.De BLDC-stator naald wikkelmachine

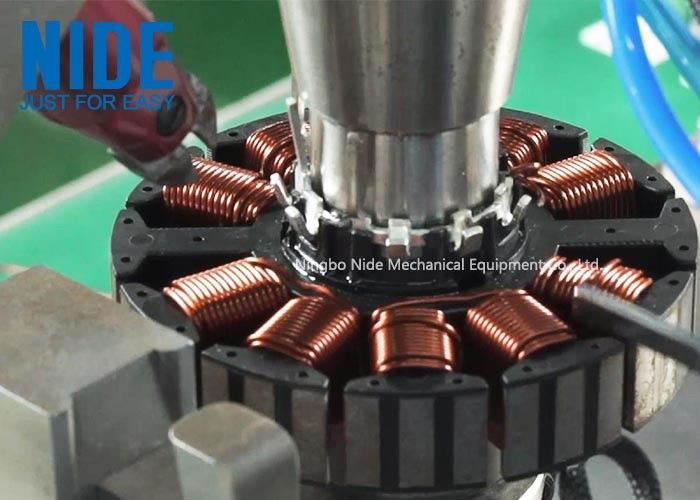

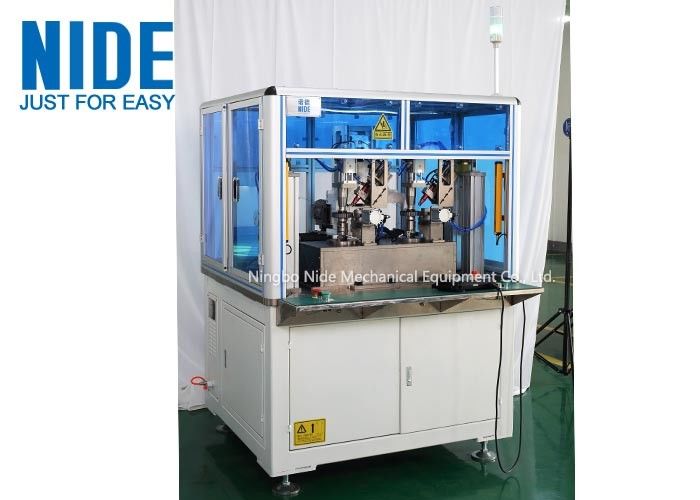

2. De BLDC stator naald wikkeling machine
