Aangepaste volledig Auto de rotorproductielijn van het Elektrische Motoranker met Hoog rendement

Aangepaste volledig Auto de rotorproductielijn van het Elektrische Motoranker met Hoog rendement

    • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency
    • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency
    • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency
    • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency
    • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency
  • Customized Fully Auto Electric Motor Armature Rotor Production Line With High Efficiency

    Productdetails:

    Plaats van herkomst: China
    Merknaam: NIDE
    Certificering: CCC
    Modelnummer: Nd-zzx-5R

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 set
    Prijs: USD(0~150000) per set
    Verpakking Details: Houten geval geschikt voor overzees vervoer
    Levertijd: 120Days
    Betalingscondities: L / C, T / T
    Levering vermogen: 12line
    Contact nu
    Gedetailleerde productomschrijving
    naam: Anker productieproductielijn Gebruikt voor: De rotorproductie van het motoranker
    kleur: RAL9010 of vanaf Klantenvereiste Type: VOLLEDIG AUTOMATISCH

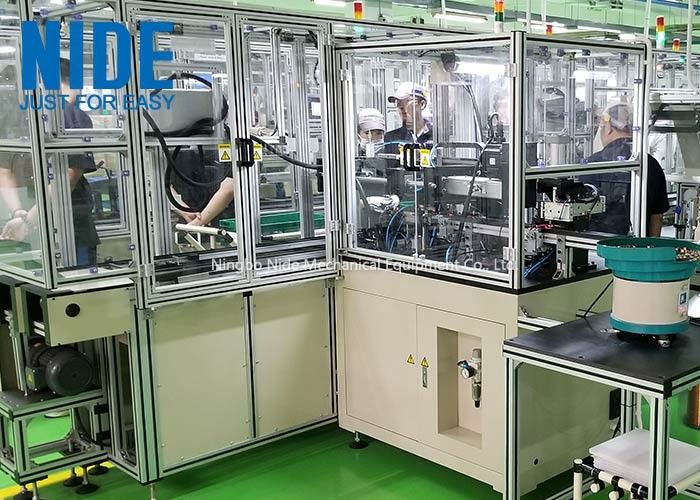

    De aangepaste volledig autolopende band van de de rotorproductie van het motoranker

    I. De de productielijninleiding van de ankerrotor:
    Deze automatische producitonlopende band wordt gebruikt voor de productieproductie van motorrotoren (de commutatoren kunnen haak of groef zijn).
    De automatische manufactuing lijn van het motoranker wordt overgebracht door de lijn van de riemtransportband, en de voor en achtermachines kunnen volgens een vooraf bepaald communicatie protocol worden aangesloten om intelligente automatische productie te realiseren, en de werkstukoverdracht, de lading en het leegmaken, de opsporing, en de overdracht van het productieproces kunnen zonder handinterventie worden voltooid.
    De de productielopende band van de motorrotor bestaat uit de belangrijkste werkende lijst (met inbegrip van de hogere en lagere voerhavens), de dringende machine van de rotorschacht, de dringende machine van de rotorcommutator, de automatische het document van de rotorisolatie toevoeging, de dubbele de rol van de vliegers armatur rotor het winden machine, en de volledig automatische de vleklasser van de rotorcommutator, de automatische machine van de de wigtoevoeging van de rotorgroef, de de commutator van de ankerrotor het draaien machine, de deburring machine van de ankerrotor, de volledig automatische rotor geïntegreerde het testen machine.
    Deze machines vormen een automatische rotorproductielijn door riemtransportbanden.
    Het werkstuk wordt geplaatst in de productielijn van de console.
    De volledige productielijn zal het overeenkomstige proces volgens het relevante proces voltooien.
    Tot slot zal het terug naar de verminderende haven worden gerecycleerd om het voltooide werkstuk te verwijderen.
    Elk procesmateriaal heeft functies zoals het afzonderlijke plaatsen, vertoning, verrichting, correct en licht alarm.
    II. prestaties en kenmerken
    1. Deze automatische rotor productieproductielijn omvat ankerschacht presser, de commutatorpers van de ankerrotor, het document van de rotorisolatie automatische inserter, de dubbele spoel van de het ankerrotor van de vliegvork, volledig automatische de vleklasser van de rotorcommutator, automatische de groefwig van de ankerrotor inserter, rotorcommutator het eindigen het draaien machine, deburring machine van de rotorcommutator, en volledig automatische ankerrotor het testen machine.
    2. De volledige rotor apparatuur van de productielijn kan automatisch worden aangesloten of onafhankelijk worden in werking gesteld.
    3. De geavanceerde en verfijnde gastheer productietechnologie combineerde met een krachtig systeem van de riemtransportband voor een verscheidenheid van verschillende vlakconfiguraties.
    4. Het heeft de voordelen van eenvoud, flexibiliteit, hoog rendement en betrouwbaarheid, die arbeidskrachten zeer redden, arbeidsintensiteit kunnen verminderen en effectief productie en kwaliteit verbeteren.
    5. De structuur van het alle-aluminiumkader, eenvoudige en elegante verschijning met hoge weerstand.
    6. De belangrijkste verrichtingsconsole kan gecentraliseerd vertonings controle en onderzoek op het volledige productiesysteem uitvoeren, en kan de processtatus van het product lezen en schrijven door handinputinstructies, die het proces kunnen veranderen om het product te verwerken, en de verrichting is meer vermenselijkt.
    7. Vergeleken met de het pneumatische vervoeren lijn, is de transmissieefficiency hoger, is het lawaai kleiner, en het werkstuk is niet beschadigd tijdens vervoer; de riem die structuur vervoeren die met het intelligente identificatiesysteem wordt gecombineerd realiseert flexibiliteit van hardware en software, en maakt de bedrading flexibeler en divers.
    8. De gehele rotor productielijn keurt automatisch identificatiecontrolesysteem goed. Elk proces kan de het machinaal bewerken status van het werkstuk lezen, automatisch schrijven en identificeren, zodat het lijnlichaam beter aan de complexe en diverse vereisten van het productieproces kan aanpassen.
    9. De klanten kunnen verschillende modellen in een hoogst efficiënte en praktische automatische productielijn volgens de daadwerkelijke voorwaarden zoals producttype, technische indicatoren en productievereisten vormen.
    III.The hoofdmateriaalparameters
    Wij kunnen de machine volgens klantenbehoeften aanpassen, alstublieft ons contacteren als u het nodig hebt.
    a. De autoparameters van de de commutator dringende machine van de ankerrotor

    ProductnaamDe commutator dringende machine van het motoranker
    Anker O.D:2060mm
    Schacht O.D:315mm
    Schachtlengte:32250mm
    Het aantal van de ankergroef:8-24 groeven
    Commutator O.D:840mm
    De modulatie van de snelheidsomvang:0-670Hz
    Luchtbron:6-6Kg/cm2
    Totale macht:1.0KW
    Krachtbron:AC220V, 50/60Hz
    Gewicht:Ongeveer 400Kg
    Afmeting:910*880*1300mm


    b. Dubbele het ankerrol van de vliegerspoel het winden machineparameters

    ProductnaamDe rol van de ankerrotor het winden machine
    Draaddiameter:0.25~1mm
    Anker O.D:20~60 mm
    De lengte van de ankerstapel:10~60 mm
    Groeftype:rechte groef (neen meer dan 36 groeven)
    Het anker last aantal in:Oneven, zelfs groef
    Tellende Waaier:0~99999
    Commutatordiameter:18~40 mm
    De snelheid van de vliegvork:0~3000 t/min
    Het indexeren snelheid:0~3000 t/min
    Actieproces:Enige automatische actie,
    Luchtdruk:4~6 Kg/cm2, 0.5-0.7MPa
    Machinemacht:4KW
    Temperatuur:-10~40ºC
    Vochtigheid:40~90%
    Voeding:3phase 380V±10% 50/60 Herz
    Totaal gewicht:ongeveer 1.180 Kg
    Afmeting:2000 (lengte) ×1300 (breedte) ×1800 (hoogte) mm3
    Productieefficiency:berekend 800-900set/class (gebaseerd op 12slots 24hooks, 20turns)


    c. De volledig auto van de de commutatorvlek van het motoranker parameters van de het lassenmachine

    ProductnaamDe hotstaking machine van de Armturecommutator
    Ladingsmethode: (kies om het even wie van de volgende drie methodes)

    1.Manually laden en lossen
    2.Manually-het te laden spoor van de duwgids/maakt leeg
    3.Cylinder laden en lossen

    Het indexeren methode:het servo indexeren
    Commutatortype:haak of stootbord
    Draaddiameter:0.2mm1.0mm
    Ankerdiameter:20mm60mm
    De lengte van de ankerstapel:10mm60mm
    Schachtlengte:50mm250mm
    Commutatordiameter:10mm40mm
    Schachtdiameter:3mm17mm
    Van het commutatorhaak/stootbord aantal:≥3
    Nul die methode vinden:plaats manueel anker, cilinderaandrijving één blok voor het plaatsen
    De methode van de drukcontrole:de lente + cilinder + drukopsporing
    Lassenhoofd het koelen methode:waterkoeling
    Parameter die plaatsen:de reeks op het touche screen en de krachtbron, Parameter kan ook worden geplaatst
    De methode van het machtsbroncodebeheer:de dichte lijn koppelt, hoge nauwkeurigheid, inversie terug
    Samengeperste luchtdruk:4kg/cm2-6kg/cm2
    Lassen bronmacht:AC380V±10% in drie stadia 50HZ 40KW
    Water koelere macht:AC380V±10% in drie stadia 50HZ
    Machinegewicht:800kg (voor verwijzing)
    Afmeting:785 (L) x 910 (W) x 2100 (H) mm 3 (voor verwijzing)


    IV.The de hoofdvertoning van het materiaalbeeld

    1.The dubbele de rotorrol van het vliegeranker het winden machinemotor windende machine, ankerrol het winden machine, rotor windende machine
    2. De van de de vleklasser van de ankercommutator hete afbakenende machine
    de machine van het de vleklassen van de ankercommutator automatisch, hete afbakenende machine
    3.The de commutator van de ankerrotor het draaien machine
    ankercommutator het draaien machine automatisch
